IC封装基板PCB技术要求

浏览数:4
文章附图

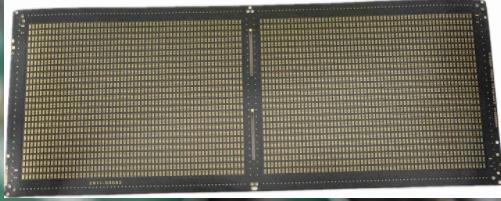

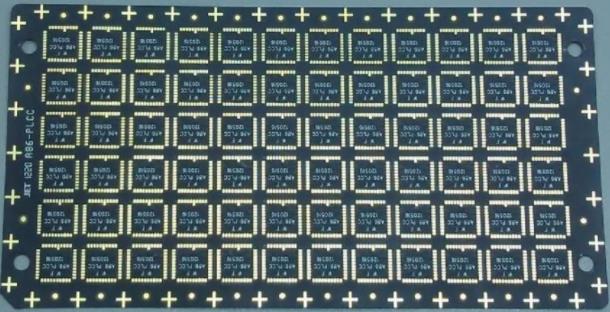

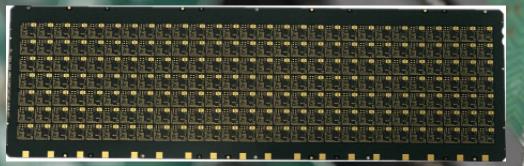

                 IC封装基板PCB技术要求
最小线宽线距为1/1mil(0.025mm);

板厚为:0.2-0.30mm;

机械孔为0.15mm;

激光孔:0.10mm 1.2/1.2mil(0.03mm)

板厚为:0.2-0.40mm;

机械孔为0.15mm;

激光孔:0.10mm 1.4/1.4mil(0.035mm),

板厚为:0.2-0.40mm,

机械孔为0.15mm;

激光孔:0.10mm 1.5/1.5mil(0.0375)

板厚为:0.2-0.40mm,

机械孔为0.15mm;

激光孔:0.10mm

球形触点阵列,表面贴装型封装之一。在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚,在印刷基板的正面装配LSI 芯片,然后用模压树脂或灌封方法进行密封。也称为凸点陈列载体(PAC)。引脚可超过200,是多引脚LSI 用的一种封装。封装本体也可做得比QFP(四侧引脚扁平封装)小。例如,引脚中心距为1.5mm 的360 引脚BGA仅为31mm 见方;而引脚中心距为0.5mm 的304 引脚QFP 为40mm 见方。而且BGA 不用担心QFP 那样的引脚变形问题。该封装是美国Motorola 公司开发的,首先在便携式电话等设备中被采用,今后在美国有可能在个人计算机中普及。最初,BGA 的引脚(凸点)中心距为1.5mm,引脚数为225。现在也有一些LSI 厂家正在开发500 引脚的BGA。BGA 的问题是回流焊后的外观检查。现在尚不清楚是否有效的外观检查方法。有的认为,由于焊接的中心距较大,连接可以看作是稳定的,只能通过功能检查来处理。美国Motorola 公司把用模压树脂密封的封装称为OMPAC,而把灌封方法密封的封装称为GPAC(见OMPAC和GPAC)。

BQFP(quad flat package with bumper)

BQFP封装实物BQFP封装实物

带缓冲垫的四侧引脚扁平封装。QFP 封装之一,在封装本体的四个角设置突起(缓冲垫) 以 防止在运送过程中引脚发生弯曲变形。美国半导体厂家主要在微处理器和ASIC 等电路中采用此封装。引脚中心距0.635mm,引脚数从84 到196 左右(见QFP)。

PGA(butt joint pin grid array)

表面贴装型PGA 的别称(见表面贴装型PGA)

表面贴装型封装之一,即用下密封的陶瓷QFP,用于封装DSP 等的逻辑LSI 电路。带有窗 口的Cerquad 用于封装EPROM 电路。散热性比塑料QFP 好,在自然空冷条件下可容许1. 5~ 2W 的功率。但封装成本比塑料QFP 高3~5 倍。引脚中心距有1.27mm、0.8mm、0.65mm、0.5mm、0.4mm 等多种规格。引脚数从32 到368。

CLCC(ceramic leaded chip carrier)

带引脚的陶瓷芯片载体,表面贴装型封装之一,引脚从封装的四个侧面引出,呈丁字形。带有窗口的用于封装紫外线擦除型EPROM 以及带有EPROM 的微机电路等。此封装也称为 QFJ、QFJ-G(见QFJ)。

折叠COB(chiponboard)

通过bonding 将IC裸片固定于印刷线路板上。也就是是将芯片直接粘在PCB上用引线键合达到芯片与PCB的电气联结然后用黑胶包封。COB的关键技术在于Wire Bonding(俗称打线)及Molding(封胶成型),是指对裸露的机体电路晶片(IC Chip),进行封装,形成电子元件的制程,其中IC藉由焊线(Wire Bonding)、覆晶接合(Flip Chip)、或卷带接合(Tape Automatic Bonding;简称(TAB)等技术,将其I/O经封装体的线路延伸出来。
